绝缘油电气强度试验注明

颁布功夫：2021-11-10 / 浏览次数：次

影响绝缘油电气强度的重要成分是油中的水分和杂质。。。。。。。尤其是后者，，，，，当它与高含量的溶化水结应时，，，，，对耐压水平的降低极度显著。。。。。。。因而，，，，，对于电气强度不合格的绝缘油禁绝注入电气设备，，，，，但经过某种过滤处置除去其中所含的水分和杂质后，，，，，油的耐压水平就会提高而造成合格的油。。。。。。。

试验步骤：

电气强度的试验步骤较多，，，，，从前国内多选取平板电极的步骤，，，，，国际上较通畅球电极的步骤。。。。。。。

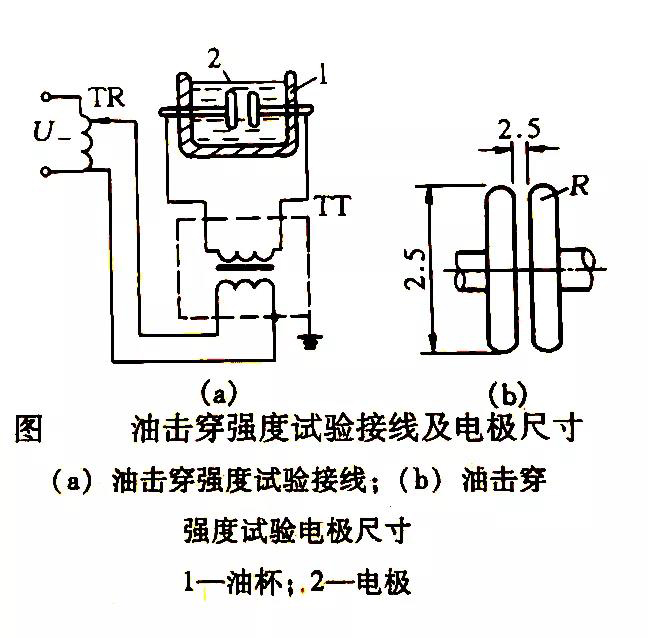

电气强度试验是基于丈量在油杯中绝缘油的瞬时击穿电压值。。。。。。。试验的接线与互换耐压试验一样，，，，，如图所示，，，，，即在绝缘油中放上肯定状态的尺度试验电极，，，，，在电极间加上50Hz电压，，，，，并以一圈定的速度逐步升压，，，，，直至电极间的油隙击穿为止。。。。。。。该电压即为绝缘油的击穿电压(kV)或换算为击穿强度(kV/cm)。。。。。。。

绝缘油电气强度试验

试验电极用黄铜、青铜或不锈钢造成，，，，，平板电极的直径为25mm、厚度为4mm、倒角的半径R为2mm，，，，，如图中(b)所示。。。。。。。此表还有球形电极和球盖形电极，，，，，由于平板电极对水分含量的反映不如球电极敏感，，，，，所以国际上通畅球电极。。。。。。。详见IECl56和GB/T5O7蹬仔关试验步骤。。。。。。。安设平板电极的油杯容量按划定为200mL(球电极的油杯容量为300500mL)，，，，，油杯的杯体是用电工陶瓷、玻璃和有机合成资料(如环氧树脂、甲基丙烯酸甲酯等)造成，，，，，其几何尺寸应能保障从电极到杯壁和杯底的距离以及电极到油面的距离均应切合有关划定。。。。。。。此表，，，，，对平板电极来说两电极必须平行，，，，，电极面应垂直。。。。。。。

试验步骤及当苦衷项

1.洗濯油杯

持久未用的或受传染的电极和油杯必须吓酌汽油、苯或四氯化碳洗净后烘干，，，，，洗涤时宜使用干净的丝绢而不得用布和棉纱。。。。。。。时时使用的电极和油杯，，，，，只有在不使用时以清洁干燥的油充斥，，，，，并放于干燥防尘的干燥器中，，，，，使用前再用试油冲刷两次以上即可。。。。。。。电极表表有烧伤痕迹的不能再用。。。。。。。使用前应查抄电极间的距离，，，，，使其恰为2.5cm的间距(块规应精确到0.1mm)。。。。。。。油杯上要加玻璃盖或玻璃罩，，，，，试验应在15~25℃、湿度不高于75%的前提下进行。。。。。。。

2.油样处置

试油送到试验室后，，，，，应在不败坏原有密封的状态下搁置一按功夫，，，，，使油样靠近环境温度。。。。。。。在倒油前应将油样容器缓慢地颠倒数次使油混匀并尽可能不使油产生气泡，，，，，而后用试油将油杯和电极冲刷2~3次。。。。。。。再将试油沿杯壁缓缓注入油杯，，，，，盖上玻璃盖或玻璃罩，，，，，静置10min。。。。。。。

3.加压试验

试验接线如图中(a)所示，，，，，调节调压器TA使电压从零升起，，，，，升压速度约3kV/s(另一些方律例定为2kV/s)，，，，，直至油隙击穿，，，，，并纪录击穿电压值。。。。。。。这样沉复5次(另一些方律例定沉复6次)取均匀值为测定值。。。。。。。

4.击穿时的电流限度

为了削减油击穿后产生碳粒，，，，，应将击穿时的电流限度在5mA左右。。。。。。。在每次击穿后应对电极间的油进行充分搅拌，，，，，并静置5min后再沉复试验。。。。。。。

试验设备：

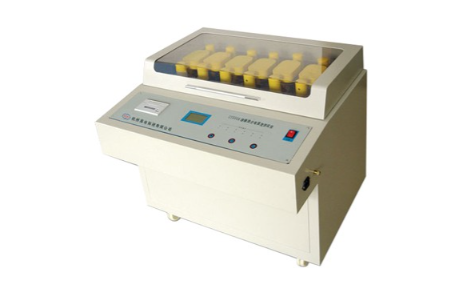

CT3306绝缘油介电强度测试仪

绝缘油介电强度测试仪
