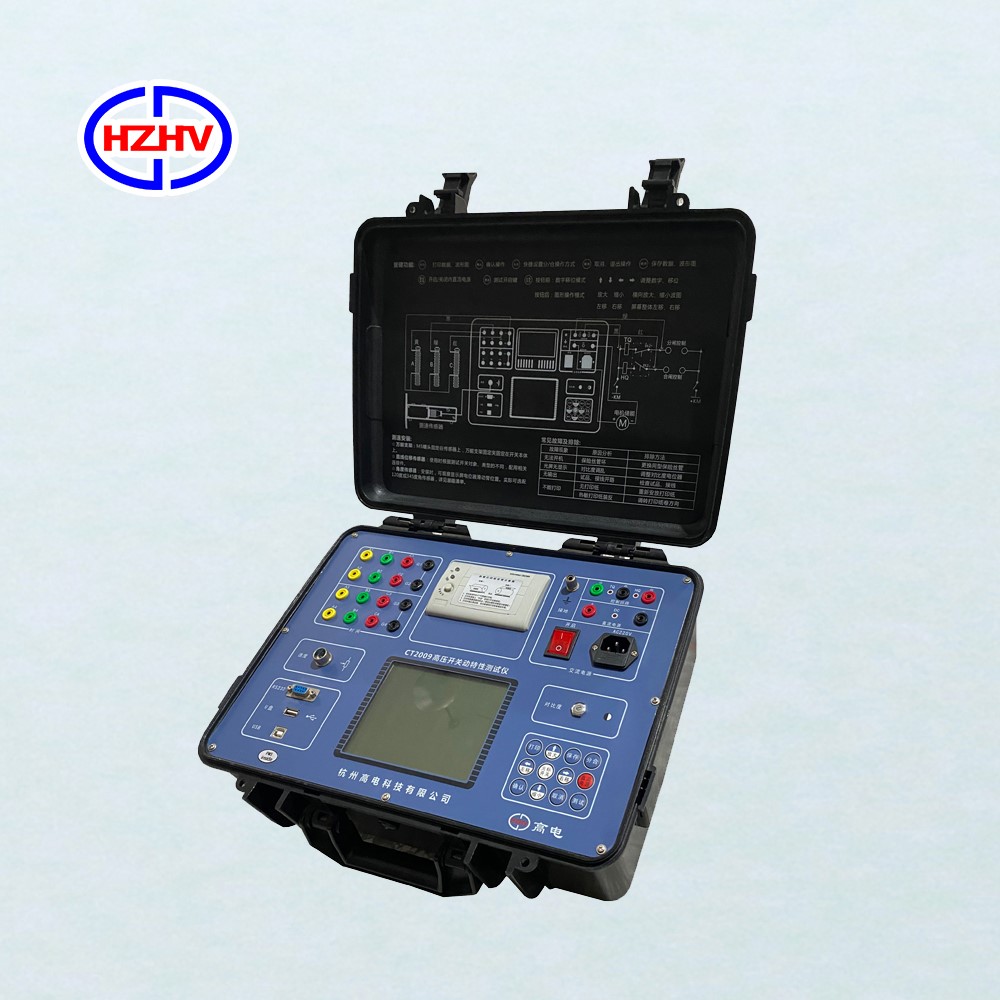

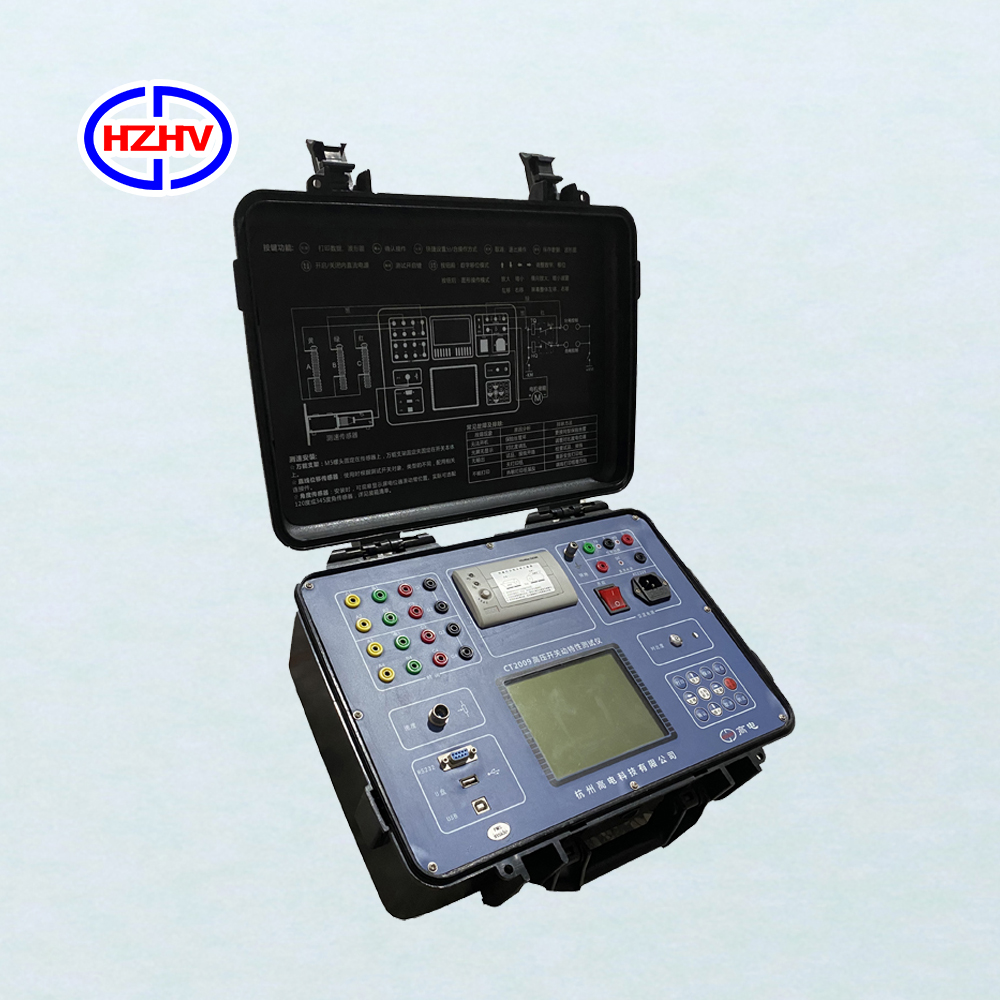

高压开关动个性测试仪是凭据最新的《高压互换断路器》GB1984-2003为设计蓝本开发的，，，，，，它将现代光电隔离技术、大规？？？？？？杀喑搪呒缏芳际跤敫哐股璞刚闪考际踅杏谢岷稀。。。。。。。以人机对话的方式操作。。。。。。。。拥有智能化、职能全、数据正确靠得住、抗滋扰能力 强、操作轻便、体积幼、沉量轻、表观美等特点。。。。。。。。合用于各类型号的真空、SF6、油高压断路器、负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关 等。。。。。。。。

根基介绍：

可测试各类国产（进口）真空、六氟化硫、油高压断路器，，，，，，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等，，，，，，合、分闸功夫、同期、弹跳功夫、次数、自动沉合闸、行程、速度、电流、作为电压等各项数据、波形。。。。。。。。

别号：

高压开关测试仪、高压开关机械个性测试仪、开关机械个性测试仪、高压开关综合测试仪、断路器动个性测试仪、断路器机械个性测试仪、断路器综合测试仪、高压开关功夫个性测试仪、高压开关个性测试仪、开关个性测试仪、断路器测试仪、开关机械个性测试仪、开关参数测试仪

职能特点：

测试指标：可测试各类国产（进口）真空、六氟化硫、油高压断路器，，，，，，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。。。。。。。。合、分闸功夫、同期、弹跳功夫、次数、自动沉合闸、行程、速度、电流、作为电压等各项数据、波形；；；；；；；

抗扰通路：可招架550KV变电所现场静电滋扰；；；；；；；

位移通路：1路位移信号采集，，，，，，适配耐用的精密电阻线性位移、角位移传感器。。。。。。。。亦可适配用户传统自配的滑线电阻传感器；；；；；；；

精密测试：严格依照中华人民共和国电力行业尺度尊龙凯z6mg官网压测试设备通用技术前提之第3部门：高压开关综合测试仪 DL/T846.3—2004要求研造,10kHz高速采样，，，，，，功夫分辨率0.1ms，，，，，，测试时长高达20s；；；；；；；

操作电源：内置隔离型数字可调直流电源，，，，，，带短路保唬；；；；；ぶ澳，，，，，，可设置电压，，，，，，指令各项分、合、沉合闸操作及作为电压试验；；；；；；；

同步触发：可响应电压、电流、传感器、断口变动多种同步触发方式；；；；；；；

操作界面：5.7″是非液晶屏，，，，，，菜单式操作，，，，，，并在面板上增长了快捷设置按键；；；；；；；

速度界说：提供了常用的开关速度界说库和可编纂速度界说库两种模式可供用户自行选择；；；；；；；

录波职能：12路通常金属触头通断、线圈电流；；；；；；；行程、功夫波形；；；；；；；

波形打印。。。。。。。耗谥58mm高速热敏打印机，，，，，，顶置面板装置，，，，，，数据表单、波形图打印清澈；；；；；；；

数据通讯：可选取RS232或USB通讯，，，，，，PC治理软件实现数据、波形图可上传、测试；；；；；；；

SD卡存储：大容量SD卡急剧存储、打开纪录，，，，，，满足100条测试数据及波形纪录；；；；；；；

U盘存储：可将数据及波形文件急剧存储到U盘，，，，，，直接用上位机软件打开；；；；；；；

在线援手：仪器内置丰硕的接线、装置、测试操作援手。。。。。。。。无说明书就能单一使用；；；；；；；

技术参数：

1、测试通路：功夫断口：金属触头 12路 25V，，，，，，限流50mA；；；；；；；

                    位移传感器：1路；；；；；；；

2、功夫测试：范      围：0～20s；；；；；；；

                    误      差：±0.1%读数±2个字；；；；；；；

                    分 辨 率 ：0.1ms；；；；；；；

3、行程测试：范      围：0～1000mm ；；；；；；；

                    准 确 度 ：±1%读数±1个字；；；；；；；

                    分 辨 率 ：0.1mm；；；；；；；

4、速度个性：范      围：0.01～20.00m/s；；；；；；；

                    准 确 度 ：±1%读数±1个字 ；；；；；；；

                    分 辨 率 ：0.01m/s；；；；；；；

5、图形显示：每路0.1ms的数值；；；；；；；

6、直流电源：调整领域： 5～260V；；；；；；；

                    最大瞬时电流：20A；；；；；；；

                    准 确 度 ：±1%读数±1个字；；；；；；；

                    负载变动率：≤1%；；；；；；；

7、同步触发：电压：15～260V；；；；；；；

8、电      流：0.1-20A；；；；；；；

9、传 感 器 ：位移变动；；；；；；；

10、断      口：信号跳变；；；；；；；

11、结构大局：型      式：顶开便携式；；；；；；；

                      表形尺寸：415mm×320mm×168mm；；；；；；；

                      主机沉量：8kg；；；；；；；

12、使用环境：环境温度：-10℃～50℃；；；；；；；

                      相对湿度：≤80% RH；；；；；；；

13、工作电源：电     压：AC 220V±10%；；；；；；；

                     频      率：50Hz±10%；；；；；；；

14、安全机能：绝缘电阻：＞2MΩ；；；；；；；

                      漏 电 流 ：＜3.5mA；；；；；；；

15、介电强度：AC 1500V 50Hz，，，，，，1min（电源进线对机壳）；；；；；；；

现场案例：

衡阳路桥区500kV变电站现场 户表3AP1-FI252型断路器动个性试验

3AP1FG开关天柱变双端接地测试

ZN17-10G高压开关机械个性试验

上海西门子组合电器自动沉合闸测试
