试验功夫： 2025年11月18日-21日

试验地址： 云南省某大型水利发电站

试验内容： 接地阻抗丈量、两岸分流状态测试

参考导则： DL/T 475-2017《接地装置个性参数丈量导则》

1.试验简介：

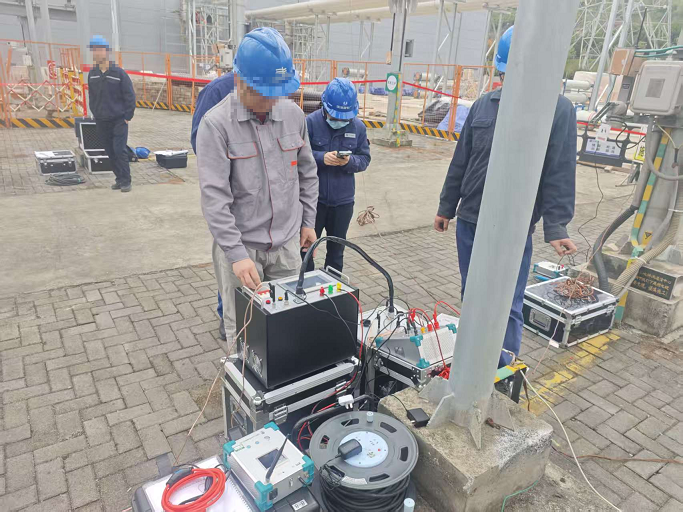

金沙江云中下游段云南某水电站，，，，，本次试验工作重要是针对电站右岸开关站进行地网阻抗的丈量，，，，，同时钻研在测试电流注入的同时，，，，，右岸和左岸开关站地网对分流的影响。。。。。。

原打算，，，，，电流回路选取架空线路，，，，，电压回路选取放线，，，，，由于架空线双回路中另一链路带电，，，，，停电侧链路仍有3kV左右的感应电压，，，，，无法安全接入设备，，，，，采取扭转电流回路放线大局。。。。。。

2.试验内容：

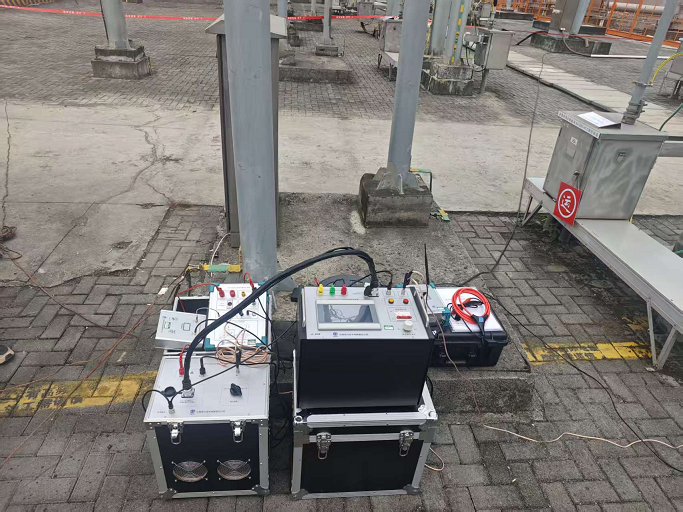

本次测试选取定造新款< CT5250大电流地网接地个性分流测试系统 >，，，，，新升级了北斗/GPS定位辅助软硬件及同步信号放大装置，，，，，经纬度信息与蜂窝传导可实时显示，，，，，并实现了同步信号定向超远距离传送，，，，，是该系统职能创新和美满的又一次新提升。。。。。。

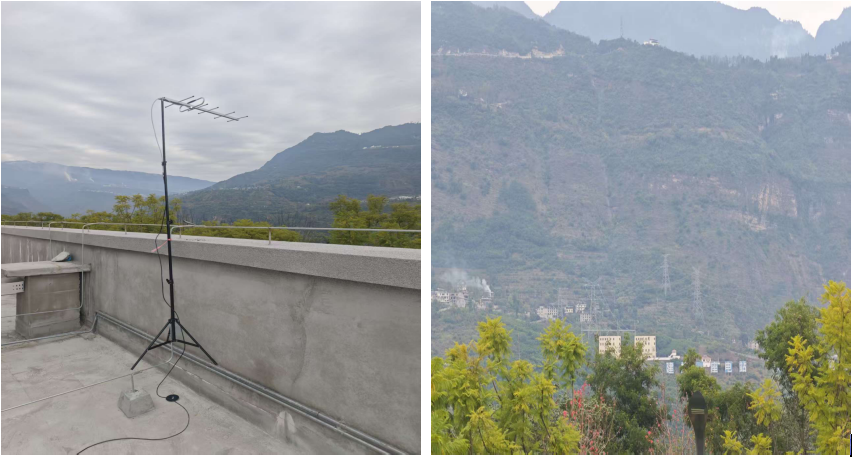

本次测试电流注入点在右岸开关站，，，，，但同时辰别对右岸和左岸独立开关站内带有架空避雷线引出线的杆塔进行了分流矢量丈量和分流系数的推算。。。。。。右岸距离近，，，，，左岸跨江信号传输，，，，，同时同步丈量。。。。。。

3.试验总结：

本次实测数据显示右岸开关站地网阻抗值在规范要求内，，，，，左岸地网存在轻微分流效应，，，，，依照课题钻研必要，，，，，下阶段将针对不在同电流注入点的情况下，，，，，进行各个地位分流状态的变动钻研，，，，，为大型地网阻抗及分流影响课题钻研提供试验数据和一份力。。。。。。
